オールケーシング工法 施工手順
- ①掘削機（全回転式チュービング装置）設置

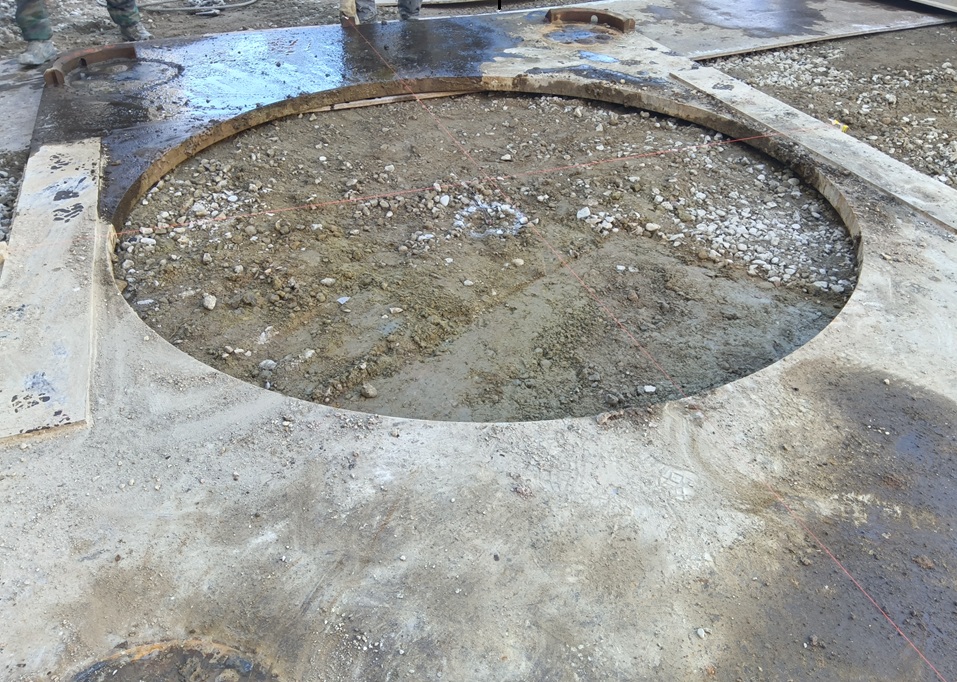

- 杭の芯出しを行い、掘削位置を示します。定規鉄板を据え付け、その上に掘削機を設置します。
- ②先行ケーシング圧入ハンマグラブ掘削
- ケーシングチューブの先端であるファーストチューブを建て込み、掘削を始めます。所定深度までケーシングチューブを建て込んだら、掘削・排土を繰り返し、ケーシングチューブが地中に入ったら、ハンマーグラブで土砂を掘削します。
壁の崩壊を防ぐため、掘削孔の底は原則としてチューブの下端よりも下にならないようにして、ファーストチューブの全長を掘削し終わったあとは、ケーシングチューブを継ぎ足し、掘削を繰り返すことで所定の深さまで掘削します。
- ③支持層確認 掘削完了
- ハンマーグラブにて掘削・排土された支持層の岩盤を目視で確認し、ボーリングデータと照合します。当社では深礎工法の活用により、支持層での拡底作業も行えることで、地下水が少ない現場であれば岩盤拡底杭の施工も可能です。
- ④鉄筋かごの建込み
- 支持層に達したあと杭底部のスライムを除去し、杭の外枠となる鉄筋かごの建込みを行います。
- ⑤ トレミー管挿入
- 上端に漏斗状の受け口を持ったトレミー管の建込みを行います。。
- ⑥コンクリート打込み・ケーシングチューブ引抜き
- コンクリートを少しずつ打設します。ケーシングチューブ1個分を打設後、チューブを引抜く作業を
繰り返してすべてのチューブを引抜きます。
- ⑦埋戻し・完成
- 地表面まで打設が終って完成になります。
